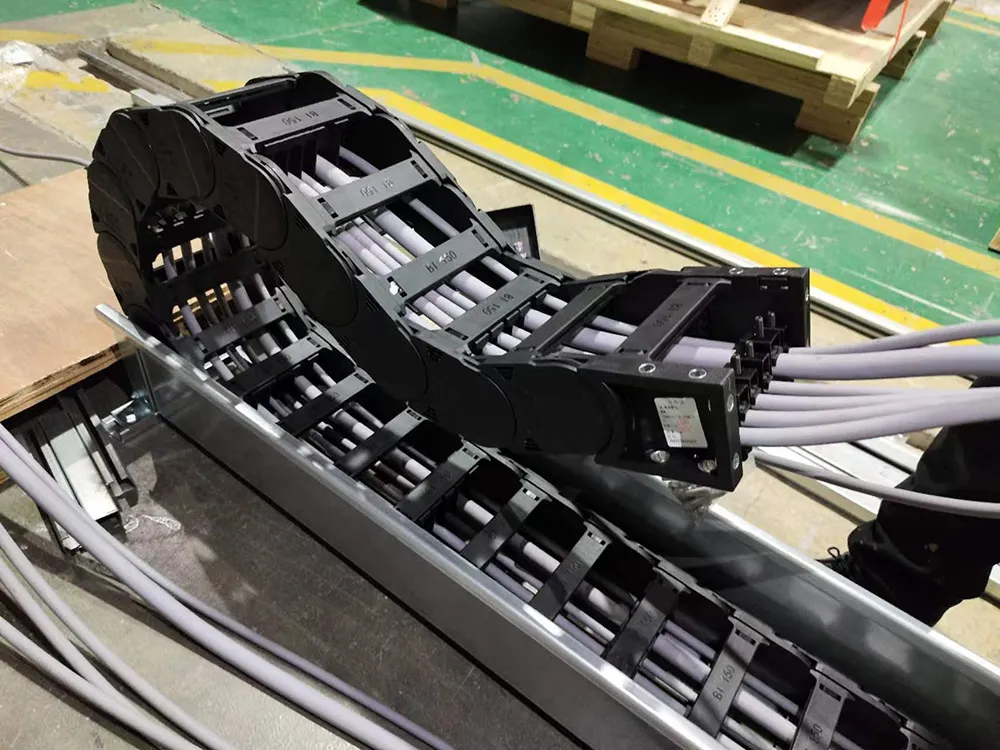

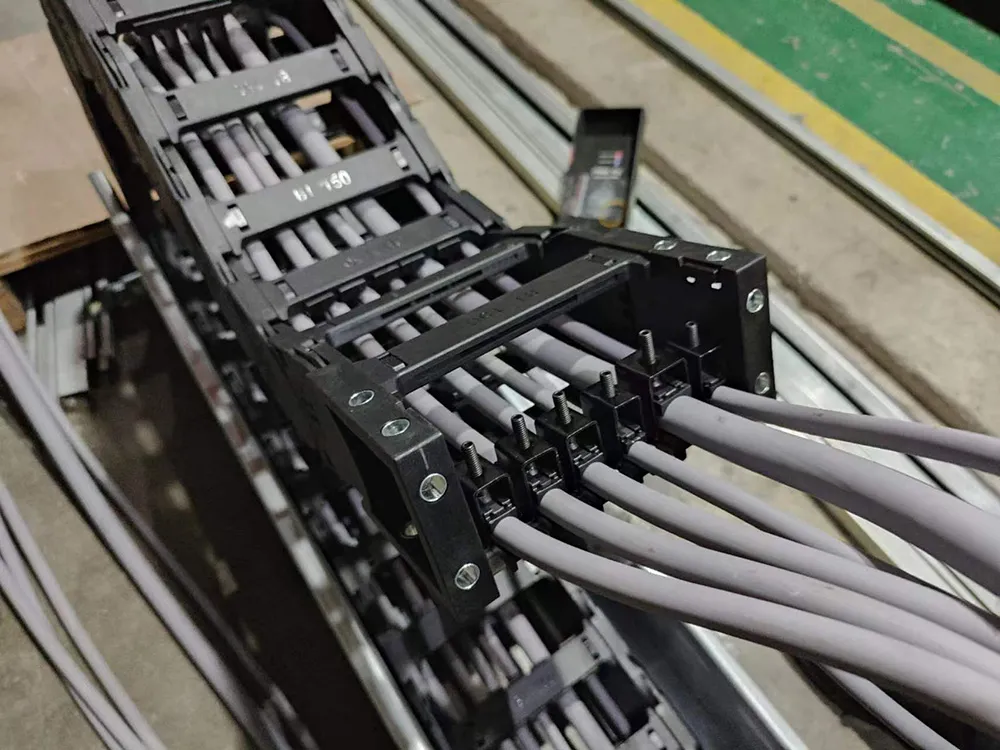

Cadenas portacables serie E4.42 | Cadena portacables robusta con travesaños en cada eslabón, con apertura por ambos lados.
- Paso recto gracias al diseño de eslabones interiores y exteriores
- Funcionamiento silencioso gracias al freno integrado en los topes radiales
- Gran estabilidad gracias al diseño rebajado
- 15 % más de resistencia a la tracción (en comparación con la antigua serie E4), mayor longitud sin soporte gracias al sistema de topes mejorado y a los topes radiales verticales
- Opcionalmente con plásticos inteligentes: i.Sense EC.W para la monitorización del estado en tiempo real y la visualización del estado de la vida útil
| Viajar | 10.000 mm | |
| Altura interior de la cadena [hi] | 42,00 mm | |
| Altura exterior de la cadena [ha] | 64,00 mm | |
| Ancho interior de la cadena[Bi] | 100,00 mm | |
| Ancho exterior de la cadena [Ba] | 124,00 mm | |
| Radio de curvatura [BR] | 150 mm | |
| Altura del valle [HRa] | 144,00 mm | |
| Ancho exterior del canal [BRa] | 154,00 mm | |
| Longitud del riel C [B] | 250,00 mm | |
| Altura del riel C | 18,00 mm | |
| Altura del canal guía [A] | 162,00 mm | |
| Altura completa del sistema [C] | 392,50 mm |
| Eslabón de cadena | 89 x E4.42.10.150.0 |
| Soportes de montaje | 1 x E4.420.10.1.12.C.A2 |
| Separadores | 180 x 42.1.1 |
| Elementos de alivio de tensión | 4 x 3050.ZC.A |
| Canal guía sin barra deslizante | 2 x 973.30.SL |
| Canal guía con barra deslizante | 3 x 973.31.SLH |
| Conjuntos de instalación | 7 x 960.40.250 |
| Módulo de extremo fijo | 1 x 973.80.5 |
| Destornillador | 1 x MAT0050145 |
| plásticos inteligentes | Sin |
