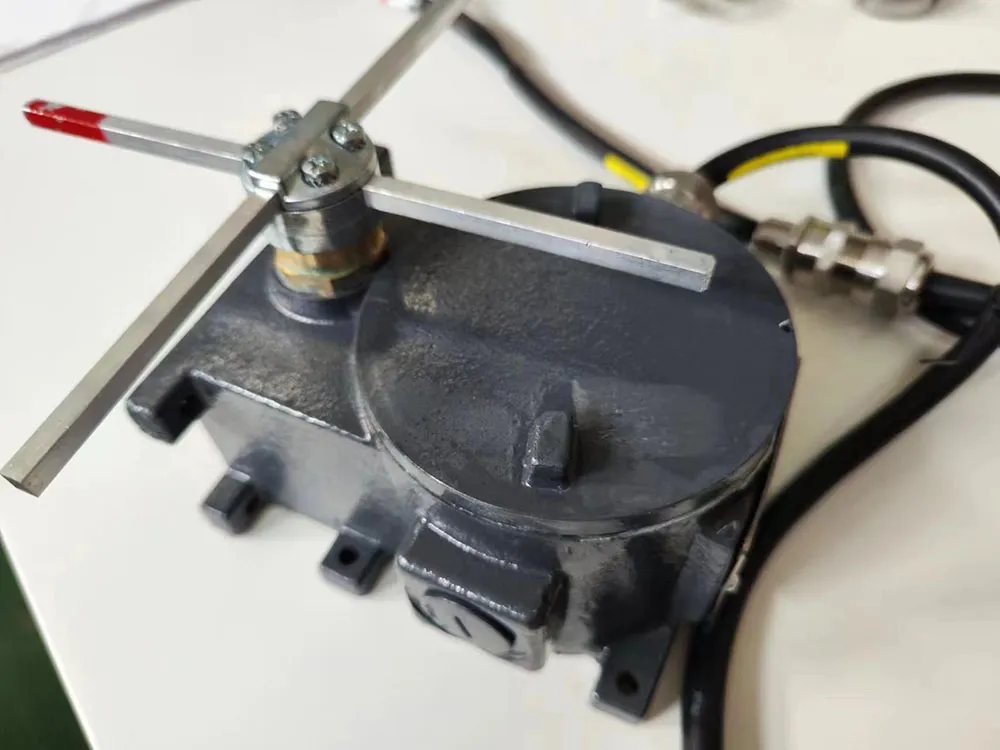

Varilla tipo T - Varilla cruzada con 3 posiciones fijas
1. Ángulo de prerrecorrido para el contacto de rotación: 70°-49°
2. Ángulo máximo de rotación para cada posición fija: 90°
3. Ángulo promedio de disparo mecánico: 48°
Varilla - Varilla y Rodillo
1. Ángulo de prerrecorrido para el contacto de rotación: 24°
2. Ángulo máximo de rotación: 65°
Varilla - Varilla y Rodillo
1. Ángulo de prerrecorrido para el contacto de rotación: 49°
2. Ángulo máximo de rotación para cada posición fija: 90°
3. Ángulo promedio de disparo mecánico: 48°
4. Posiciones fijas de cada una: 90°

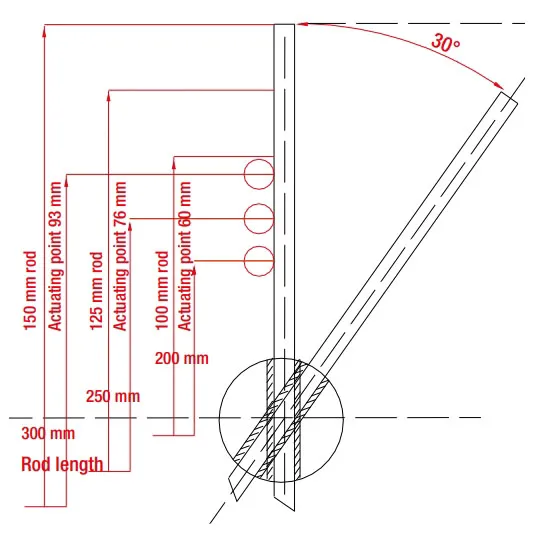

Para garantizar un correcto funcionamiento, no se deben aumentar las dimensiones; sin embargo, se pueden reducir, teniendo en cuenta que cuanto más cerca esté el punto de impacto del centro del cabezal, mayor será el impacto y el desgaste mecánico de la varilla y el eje.
IMPORTANTE: La velocidad máxima de impacto es de 1,35 m/s, según los puntos de impacto ideales que se muestran en el dibujo.
)
